menggabungkan vlan yang berbeda munggunakan router

Assalamu'alaikum wr wb

Perkenalkan nama saya wildan hamzah dari kelas XI TKJ

Disini saya akan membahas "menggabungkan vlan yang berbeda munggunakan router."

• pengertian

VLAN atau Virtual LAN adalah sebuah model jaringan yang membagi beberapa jaringan secara logikal kedalam beberapa jalur yang berbeda tapi tetap lewat perangkat penghubung yang sama. VLAN memungkinkan beberapa jaringan IP dan jaringan-jaringan kecil ( subnet ) berada dalam jaringan switched switched yang sama. Agar komputer bisa berkomunikasi pada VLAN yang sama, setiap komputer harus memiliki sebuah alamat IP dan subnet mask yang sesuai dengan VLAN tersebut.

• latar belakang

VLAN merupakan suatu model jaringan yang tidak terbatas pada lokasi fisik seperti LAN, hal ini mengakibatkan suatu network dapat dikonfigurasi secara virtual tanpa harus menuruti lokasi fisik peralatan. Penggunaan VLAN akan membuat pengaturan jaringan menjadi sangat fleksibel dimana dapat dibuat segmen yang bergantung pada organisasi atau departemen, tanpa bergantung pada lokasi workstation.

• Tujuan

Menghubungkan Antar Vlan atau dapat saling Berkomunikasi.

• Bahan - Bahan

6 pc
3 switch 2950-24
6 leptop

15 kabel automatically chose connection Type (3 kabel cross dan 12 kabel straight)



• Langkah - Langkah menggabungkan vlan yang berbeda munggunakan router

1. buka cisco packet tracer

2. kita pasang perangkat device yaitu 6 PC, 3 Router, 6 Leptop dan 15 kabel automatically chose connection Type (3 kabel cross dan 12 kabel straight).



 3. kalau sudah kita masukan ip yang kita mau dan saya memakai 3 vlan 3 ip 3 gateway yaitu : 192.168.1.1/24 ,192.168.2.1/24 dan 192.168.3.1/24.



4. masukan 3 ip 3 SM 3 GW yang kalian inginkan yaitu :
  1. IP 192.168.1.2            2. IP 192.168.2.2           3. IP 192.168.3.2
  1. SM 255.255.255.0      2. SM 255.255.255.0     3. SM 255.255.255.0
  1. GW 192.168.1.1/24    2. GW 192.168.2.1/24   3. GW 192.168.3.1/24

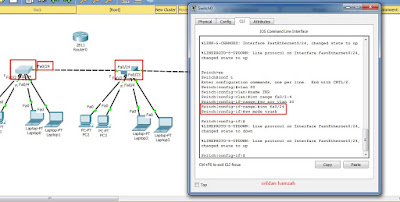

5.  masukan kata perintah untuk menghubungkan switch ke 1 ke switch lainya

Switch(config-if)# (int fa0/24)

Switch(config-if)# (sw mode trunk)

kegunann mode trunk : untuk mengkonfig sebuah jaringan yang dimana didalam jaringan tersebut disetting Vlan.





6. sekarang kita mengaktifkan router ke switch dengan perintah :Router(config)#int gig0/0

Router(config-if)#no sh

7. kita akan menghubungkan router ke switch dengan kata perintah klik "router" :

Router#enRouter#conf t

Enter configuration commands, one per line. End with CNTL/Z.

Router(config)#int gig0/0

Router(config-if)#no sh

Router(config-if)#int gig0/0.30

Router(config-subif)#enc

Router(config-subif)#encapsulation do

Router(config-subif)#encapsulation dot1Q 30

Router(config-subif)#ip ad

Router(config-subif)#ip address 192.168.1.1 255.255.255.0

Router(config-subif)#no sh

Router(config-subif)#exit

Router(config)#int gig0/0.40

Router(config-subif)#ip address 192.168.2.1 255.255.255.0

Router(config-subif)#encapsulation dot1Q 40

Router(config-subif)#no sh

Router(config-subif)#ex

Router(config)#int gig0/0.50

Router(config-subif)#encapsulation dot1Q 50

Router(config-subif)#no sh

Router(config-subif)#ex

encapsulation dot1q adalah standar industri yang berbasis penerapan lalu lintas yang macet untuk beberapa VLAN pada antarmuka trunking tunggal antara dua switch Ethernet.

8. sekarang kita ngecek ke beda vlan dengan mengeping di pc 0 dengan perintah

ping 192.168.1.1 dan ping 192.168.2.1 apakah berhasil kalau berhasil ada di gambar di bawah ini.



• kesimpulan

kita dapat melakukan konfigurasi VLAN yang dapat berguna untuk menghubungkan 2 atau lebih VLAN agar dapat saling berhubungan dengan Menggunakan tambahan Route.

sekian dari saya mohon maaf bila ada kesalahan dari segi tulisan maupun bahasa

semoga pembaca bisa dipahami.
